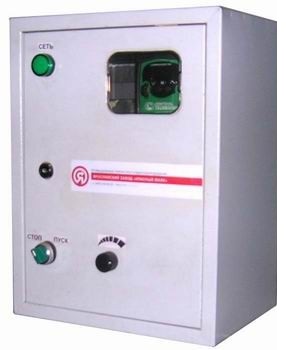

Шкафы управления
Шкафы управления (ШУЭ) для электромеханических вибраторов, установленных на вибростолах и виброплощадках, позволяют регулировать частоту работы вибраторов и управлять процессом работы виброоборудования в целом.
Самое простое решение управляет только включением и выключением оборудования. Более сложные решения способны управлять и отслеживать любые параметры работы виброоборудования.
Преимущества применения ШУЭ:
- плавный пуск;
- ограничение пусковых токов защищает вибраторы от выхода из строя при включении;
- при пуске установки отсутствуют «механические удары», что обеспечивает механическую сохранность виброплощадки или вибростола;
- регулировка частоты вибрации позволяет подстроить частоту виброобработки под частотные свойства бетона и геометрию изделия, что в свою очередь позволяет получать более гладкие поверхности (без необходимости штукатурения), сокращать время вибрирования одного изделия, сохранять моногамность бетонной смеси, сокращать расход цемента;
- возможность проводить уплотнение жестких бетонных смесей;
- динамическое торможение, позволяющее мгновенно останавливать работу вибраторов. При выключении вибраторов установка не проходит зону резонанса, при которой возможна порча и разрушение бетонного изделия.
| Мощность преобразователя частоты, кВт | Номинальный ток преобразователя частоты, А | Габаритные размеры, мм |
|---|---|---|
| степень защиты оболочки IP31, напряжение питания 1 х 220 В 50 Гц | ||
| ШУЭ-0,75/220 IP31 | 4,8 | 310х395х220 |
| ШУЭ-1,5/220 IP31 | 8,0 | 310х395х220 |
| ШУЭ-2,2/220 IP31 | 11,0 | 310х395х220 |
| степень защиты оболочки IP31, напряжение питания 3 х 380 В 50 Гц | ||
| ШУЭ-0,75/380 IP31 | 2,3 | 310х395х220 |
| ШУЭ-1,5/380 IP31 | 4,1 | 310х395х220 |
| ШУЭ-2,2/380 IP31 | 5,5 | 310х395х220 |
| ШУЭ-3,7/380 IP31 | 9,5 | 310х395х220 |
| ШУЭ-5,5/380 IP31 | 14,3 | 400х500х220 |
| ШУЭ-7,5/380 IP31 | 17 | 500х650х220 |
| степень защиты оболочки IP54, напряжение питания 3 х 380 В 50 Гц | ||
| ШУЭ-5,5/380 IP54 | 14,3 | 380х600х210 |
| ШУЭ-7,5/380 IP54 | 17 | 500х700х250 |
| ШУЭ-11/380 IP54 | 27,7 | 500х700х250 |
| ШУЭ-15/380 IP54 | 33 | 600х760х350 |
| ШУЭ-18,5/380 IP54 | 37 | 600х760х350 |
